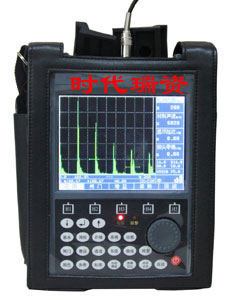

产品名称:超声波探伤仪
型号: HK601
产品概述
HK600系列是我公司新设计出的一款增强型数字化智能超声波探伤仪,采用彩色高速宽温工业级TFT_LCD液晶显示屏,领先国内的技术设计,检测速度快、精度高、波形稳定,超小便携。是一种用途广泛、高性能、高稳定性和可靠性、功能强大的通用型探伤仪。它能够快速便捷、无损伤、精确的进行工件内部多种缺陷(裂纹、焊缝、焊缝未融合和未焊透、气孔、砂眼、夹杂、折叠等)的监测、定位、评估和诊断。
HK601超声波探伤仪功能特点
●超高亮场致显示器,强光,弱光环境,阳光下可清晰显示;
●10个独立探伤通道,可自由设置和存储多种探伤工艺和标准,现场探伤无需携带试块,工作效率高;
●方波脉冲发生器;
● 具备A扫描方式;
● 探头自动校准;
● 大容量锂电池,低功耗设计。可连续工作20个小时以上。
● 全中文触摸式键盘,操作过程全中文提示。操作简单易学;
● 人机对话式界面,操作教学提示功能,主菜单,子菜单在同一窗口显示。无需寻找,一目了然。操作简单方便;
● 可将波形和通道参数直接存储到U盘中,也可通过盘-盘拷贝的形式将已存储在探伤内的数据一次倒入U盘中,然后通过上位机软件对波形和数据进行处理;
● 可连接打印机,打印探伤报告和探伤波形;
● 具备闸门报警, 曲线报警, 波形冻结 ,自动增益等功能。
技术参数:
扫描范围: |
0~6000mm |
增益范围 |
0dB——110dB |
显示延迟 |
-20μs——+3400μs |
探头零偏 |
0μs——99.99μs |
工作频率 |
0.2~10MHz |
探头阻尼 |
100Ω、150Ω、200Ω、500Ω |
重复频率 |
10Hz——1000Hz |
脉冲类型 |
方波 |
脉冲强度 |
固定 |
脉冲宽度 |
50~300ns |
垂直线性误差 |
≤3% |
水平线性误差 |
≤0.1% |
灵敏度余量 |
>62dB(深200mm,Ф2平底孔) |
分辨力 |
≥40dB |
动态范围 |
≥32dB |
声速范围 |
1000~9999m/s |
电噪声水平 |
≤10% |
数字抑制 |
0——80% |
工作时间 |
连续工作20小时以上(锂电池) |
环境温度 |
(-20~50)℃(参考值) |
相对湿度 |
(20~95)% RH |
重量 |
1.3 kg 含电池 |
外型尺寸 |
220×175×59(mm) |
标准配置
HK601主机 1台
直探头 1支
斜探头 1支
电源适配器 1个
锂电池组 1组
BNC电缆 2根
电脑连接电缆 1根
通讯软件 1套
