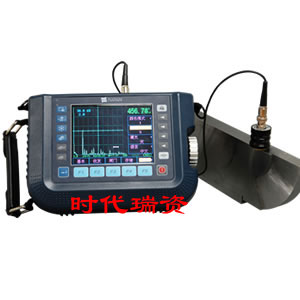

产品名称：超声波探伤仪
型号： TUD320
产品概述
TUD320数字化智能超声波探伤仪采用彩色高速宽温工业级TFT_LCD液晶显示屏，领先国内的技术设计，检测速度快、精度高、波形稳定。该仪器可用于多种材料内部缺陷的检测，如钢、铜、铝、铸锻件、以及金属焊缝等等，可有效检测出气孔、裂纹、疏松、夹杂、未融合、未焊透等缺陷。广泛应用于航空航天、石油化工、冶金电力、铁路交通、锅炉压力容器、钢结构、机械加工等领域的在役安全检查、寿命评估、质量控制等！
型号： TUD320
产品概述
TUD320数字化智能超声波探伤仪采用彩色高速宽温工业级TFT_LCD液晶显示屏，领先国内的技术设计，检测速度快、精度高、波形稳定。该仪器可用于多种材料内部缺陷的检测，如钢、铜、铝、铸锻件、以及金属焊缝等等，可有效检测出气孔、裂纹、疏松、夹杂、未融合、未焊透等缺陷。广泛应用于航空航天、石油化工、冶金电力、铁路交通、锅炉压力容器、钢结构、机械加工等领域的在役安全检查、寿命评估、质量控制等！
超声波探伤仪功能特点
● 超大彩屏——彩色高速宽温工业级TFT_LCD液晶显示，多种颜色选择，适用于不 同的光线条件，背光连续可调。
● 高采样率——10位高速实时采样，较8位采样测值更加精确
● 曲面校正——便于对非规则材料和小管径管件进行检测
● 双模曲线——DAC曲线、DGS曲线两种模式可选
● 电量监控——以百分比的形式显示电量，方便监测，并具有过充过放保护
● 方便通用——可以自由设置各行业探伤工艺标准，现场探伤无需携带试块。
● B-扫描——可显示工件缺陷形状，完备的焊缝和工件剖面显示，使探伤更具权威。
● 打印功能—直接驱动打印机，打印厚度报告与波幅曲线。
● PC通讯—测量数据和系统设置参数直接上传，探伤报告自动生成。
技术参数:
标准配置
1.主机 2.3A/9V电源适配器 3.探头连接电缆 4.直探头2.5MHz20 5.斜探头5MHz8×9K2 6.耦合剂 7.背带
● 超大彩屏——彩色高速宽温工业级TFT_LCD液晶显示，多种颜色选择，适用于不 同的光线条件，背光连续可调。
● 高采样率——10位高速实时采样，较8位采样测值更加精确
● 曲面校正——便于对非规则材料和小管径管件进行检测
● 双模曲线——DAC曲线、DGS曲线两种模式可选
● 电量监控——以百分比的形式显示电量，方便监测，并具有过充过放保护
● 方便通用——可以自由设置各行业探伤工艺标准，现场探伤无需携带试块。
● B-扫描——可显示工件缺陷形状，完备的焊缝和工件剖面显示，使探伤更具权威。
● 打印功能—直接驱动打印机，打印厚度报告与波幅曲线。
● PC通讯—测量数据和系统设置参数直接上传，探伤报告自动生成。
技术参数:
| 名称 | 技术数据 |
| 扫描范围（mm） | 扫描范围（mm）：2.5～5000 |
| 脉冲移位（ms） | 脉冲移位（ms）：-20～+3400 |
| 探头零点（ms） | 探头零点：0.0～99.99 |
| 材料声速（m/s） | 材料声速：1000～9999 7个固定声速：2260,2730,3080,3230,4700,5920,6300 |
| 输出阻尼（W） | 50，150，400 |
| 工作方式 | 单探头（收、发），双探头（一收一发），透射（透射探头） |
| 频率范围（MHz） | 低频0.2–1、中频0.5–4 、高频3–15三档可选 |
| 增益调节（dB） | 0～110 调节步距：0.0，0.2，0.5，1，2，6，12 |
| 垂直线性误差 | 垂直线性误差不大于3% |
| 水平线性误差 | 在扫描范围内，不大于0.2% |
| 探伤灵敏度余量 | 350dB |
| 动态范围 | 332dB |
| 探伤通道 | 10个 |
| 外型尺寸(mm) | 243×173×70 |
| 重量（kg） | 1.5 |
标准配置
1.主机 2.3A/9V电源适配器 3.探头连接电缆 4.直探头2.5MHz20 5.斜探头5MHz8×9K2 6.耦合剂 7.背带
