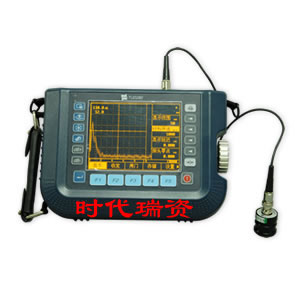

产品名称：超声波探伤仪
型号： TUD280
产品概述
TUD280是一款全新设计的、具有多处创新点的全数字化超声波探伤仪，检测速度快、精度高、波形稳定。等效采样频率高达320MHz，微小缺陷的检出率高；超声回波信号分析采用DSP处理技术，目标缺陷信号识别快，探伤波形显示采样平滑滤波技术，更适合粗晶金属等强背景噪声材料的检测。关键性能指标与国际同类产品相近或超出。
型号： TUD280
产品概述
TUD280是一款全新设计的、具有多处创新点的全数字化超声波探伤仪，检测速度快、精度高、波形稳定。等效采样频率高达320MHz，微小缺陷的检出率高；超声回波信号分析采用DSP处理技术，目标缺陷信号识别快，探伤波形显示采样平滑滤波技术，更适合粗晶金属等强背景噪声材料的检测。关键性能指标与国际同类产品相近或超出。
超声波探伤仪功能特点
● 峰值记忆功能
● 快速旋钮调节，操作便捷
● A、B型显示方式
● 缺陷当量计算
● 自动增益调节
● 具有回波包络显示功能
● 探头自动校准功能
● 具有防水功能
● EL高亮度图形点阵显示屏，无视角限制，不受温度阳光影响
● 更高的储存容量，存储1000幅A扫描图形及参数和100,000个厚度值
● 多达10个独立探伤通道
● 具有独立的双闸门设置和报警功能
● 大容量锂离子电池，无记忆性，连续工作时间可达8小时
● 探头角度和Ｋ值两种输入方式
● 可直接驱动C65/C66打印机
● 能够跟PC机通讯，有功能强大的Windows数据处理软件
● 重复发射率高达1KHZ
● 超高样速率，射频波形细节尽现
技术参数:
标准配置
1.主机 2.锂电池 3.3A/9V电源适配器 4.BNC探头连接电缆 5.直探头2.5MHzΦ20 6.斜探头5MHz8×9K2 7.耦合剂
● 峰值记忆功能
● 快速旋钮调节，操作便捷
● A、B型显示方式
● 缺陷当量计算
● 自动增益调节
● 具有回波包络显示功能
● 探头自动校准功能
● 具有防水功能
● EL高亮度图形点阵显示屏，无视角限制，不受温度阳光影响
● 更高的储存容量，存储1000幅A扫描图形及参数和100,000个厚度值
● 多达10个独立探伤通道
● 具有独立的双闸门设置和报警功能
● 大容量锂离子电池，无记忆性，连续工作时间可达8小时
● 探头角度和Ｋ值两种输入方式
● 可直接驱动C65/C66打印机
● 能够跟PC机通讯，有功能强大的Windows数据处理软件
● 重复发射率高达1KHZ
● 超高样速率，射频波形细节尽现
技术参数:
| 名称 | 技术数据 |
| 测量范围 | 2.5mm～9000mm（钢纵波） |
| 工作频率 | 0 MHz～15 MHz，连续可调 |
| 增益调节 | 110dB（0.2、0.5、1、2、6、12步距调节，0.0时锁定） |
| 垂直线性 | ≤3% |
| 动态范围 | ≥34dB |
| 水平线性 | ≤0.2% |
| 波形显示 | 正半波、负半波、全波和射频 |
| 探伤灵敏度余量 | ≥60dB(2.5MHz￠20/Z20-2) |
| 脉冲移位 | －20μs～＋3400μs |
| 探头延迟 | 0μs～99.99μs，分辨率0.0125μs |
| 扫描分辨率 | 0.1 mm（2.5 mm～99.9 mm）；1 mm（100 mm～9000 mm） |
| 声 速 | 1000m/s～9999m/s |
| 输出阻尼 | 50，150，400 |
| 外型尺寸 | 243 ×173×85（mm） |
| 重 量 | 1500g(含电池) |
标准配置
1.主机 2.锂电池 3.3A/9V电源适配器 4.BNC探头连接电缆 5.直探头2.5MHzΦ20 6.斜探头5MHz8×9K2 7.耦合剂
