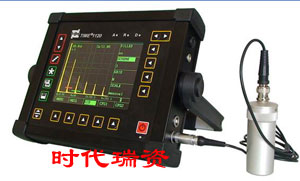

产品名称：超声波探伤仪
型号： TIME1200
本仪器为通用型数字超声波探伤仪（以下简称探伤仪），它不仅可以应用于超声波探伤检测，同时也可作为测厚仪进行使用。它的数据存储区可以存储大量的文件，既可以作为操作参数进行调用，也可以最为报告进行传输打印等等。本探伤仪使用320×240高亮度LED液晶显示屏，具有中文、英文等22种语言的操作菜单，层次分明的菜单系统，简洁的键盘控制。探伤仪提供各种辅助工具，可在探伤过程对探伤结果进行评估、存储，并可对文件进行编辑、通讯、打印等。
型号： TIME1200
本仪器为通用型数字超声波探伤仪（以下简称探伤仪），它不仅可以应用于超声波探伤检测，同时也可作为测厚仪进行使用。它的数据存储区可以存储大量的文件，既可以作为操作参数进行调用，也可以最为报告进行传输打印等等。本探伤仪使用320×240高亮度LED液晶显示屏，具有中文、英文等22种语言的操作菜单，层次分明的菜单系统，简洁的键盘控制。探伤仪提供各种辅助工具，可在探伤过程对探伤结果进行评估、存储，并可对文件进行编辑、通讯、打印等。
超声波探伤仪功能特点
1、采用5.7"TFT高分辨率彩色液晶显示屏，令回波信号波形细节得以精细显示，大大提高分辨率，对缺陷性质的分析和判断极为有利。
2、新开发的、采用可调方波激励技术，内置带有可调节选项的高性能“方波/脉冲发生器”，实现与探头的匹配，对检测高衰减材料或厚工件具有极佳的穿透力和信噪比，而对检测薄工件和复合材料又有高的分辨率。
3、具有参考回波、回波包络彩色显示，优化了回波动态金属检测 设定闸门高度，自动增益功能，省去了反复调节dB的麻烦，半跨距彩色编码显示用于焊缝检测，显示直观，便于分析。
4、在DAC模式下，对参考回波的记录可以自动调整增益使回波自动调整到80%，使工作简化轻松， 最多可达16个标定点，曲线拟合更加精准。
5、曲面校正功能可以帮助您对管材等曲面工件检测时方便并精确的定位缺陷。
6、仪器可存储900套数据报告用于记录缺陷信息或配置信息，并可扩容至1900套，每个报告可以添加包括工件信息、人员信息以及缺陷信息在内的9种附加信息以帮助您记忆及分析。
7、强大的DGS曲线评估模式，三种参考模式(大平底、横孔、平底孔)适用范围广，支持任意探头，自动标定，自动测量dB差，自动评估缺陷尺寸。
技术参数:
标准配置
1、TIME1120超声波探伤仪 2、使用说明书 3、合格证 4、保修卡 5、质量反馈意见书 6、电源适配器 7、适配器电源线 8、探头连接线 9、直探头2.5MHz-Ф20 10、斜探头4MHz-8X9-60o 11、通讯线 12、USB接口 13、软件光盘
1、采用5.7"TFT高分辨率彩色液晶显示屏，令回波信号波形细节得以精细显示，大大提高分辨率，对缺陷性质的分析和判断极为有利。
2、新开发的、采用可调方波激励技术，内置带有可调节选项的高性能“方波/脉冲发生器”，实现与探头的匹配，对检测高衰减材料或厚工件具有极佳的穿透力和信噪比，而对检测薄工件和复合材料又有高的分辨率。
3、具有参考回波、回波包络彩色显示，优化了回波动态金属检测 设定闸门高度，自动增益功能，省去了反复调节dB的麻烦，半跨距彩色编码显示用于焊缝检测，显示直观，便于分析。
4、在DAC模式下，对参考回波的记录可以自动调整增益使回波自动调整到80%，使工作简化轻松， 最多可达16个标定点，曲线拟合更加精准。
5、曲面校正功能可以帮助您对管材等曲面工件检测时方便并精确的定位缺陷。
6、仪器可存储900套数据报告用于记录缺陷信息或配置信息，并可扩容至1900套，每个报告可以添加包括工件信息、人员信息以及缺陷信息在内的9种附加信息以帮助您记忆及分析。
7、强大的DGS曲线评估模式，三种参考模式(大平底、横孔、平底孔)适用范围广，支持任意探头，自动标定，自动测量dB差，自动评估缺陷尺寸。
技术参数:
脉冲幅度 |
20～500V |
脉冲宽度 |
20～1000ns |
探测范围 |
0.5—10000mm |
材料声速 |
1000—15000m/s |
增益调节 |
0～110dB |
脉冲移位 |
—5μs～1000μs |
探头延迟 |
0～200μs |
工作频率 |
0.2～20MHz |
探头阻尼 |
50Ω，500Ω |
灵敏度余量 |
》60dB（200mm，Φ2） |
垂直线性 |
《3% |
水平线性 |
《0.1% |
动态范围 |
》34dB |
重量 |
2.0Kg |
外形尺寸 |
177mm×255mm×51mm |
标准配置
1、TIME1120超声波探伤仪 2、使用说明书 3、合格证 4、保修卡 5、质量反馈意见书 6、电源适配器 7、适配器电源线 8、探头连接线 9、直探头2.5MHz-Ф20 10、斜探头4MHz-8X9-60o 11、通讯线 12、USB接口 13、软件光盘
