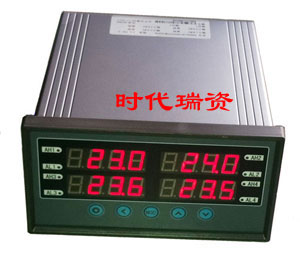

产品名称：多通道数显表
型号： HK-SDL
产品概述：
HK-SDL多通道数显表2--4路模拟量输入同时显示，最多4路隔离变送，8点报警。可与各类模拟量输出的传感器、变送器配合，完成温度、压力、流量、液位、成分及力和位移等物理量的测量、变换、显示、传送、记录和控制。具有多通道间运算方式，如加、减比较等，并可针对运算进行变送和报警。
型号： HK-SDL
产品概述：
HK-SDL多通道数显表2--4路模拟量输入同时显示，最多4路隔离变送，8点报警。可与各类模拟量输出的传感器、变送器配合，完成温度、压力、流量、液位、成分及力和位移等物理量的测量、变换、显示、传送、记录和控制。具有多通道间运算方式，如加、减比较等，并可针对运算进行变送和报警。
HK-SDL多通道数显表采用单片机嵌入式组合设计，硬件扩充性强，软件平台灵活，可以扩展开关量输入、定时、程序顺序控制等，不局限于标准功能。可按实际需要组合，以实现最佳性能。
●铝合金外壳，进口优质端子
● 报警输出最多8点，变送输出最多4路
● 2～4个测量通道，独立显示。加、减、平均运算功能和最大值、最小值判断功能。
● 基本误差优于±0.2%F.S。16位A/D转换器。测量速度0.2秒/每通道。
●抗干扰设计，抑制现场的继电器、接触器等产生的快速脉冲群干扰和其它电磁干扰，抗干扰能力达到III级。
● 显示范围-1999～9999，显示颜色：全红LED显示
● 可设置的多种测量值报警和运算结果报警功能
● 可设置的运算结果变送输出功能
基本技术规格
● 电 源：
220V AC±10%，功耗小于8VA
9V DC – 30V DC，功耗小于8VA
其它电源规格以随机说明书为准
● 工作环境：0℃～50℃，湿度低于90%R.H 宽温范围的仪表需在订货时注明
● 显示范围：-1999～9999，小数点位置可设定
● 显示分辨力：1/10000
● 输入信号类型：电压、电流、热电阻、热电偶、mV、等，其中
电 压：1V～5V DC，0V～5V DC 可通过设定选择
电 流：4mA～20mA，0mA～10mA，0mA～20mA可通过设定选择
热电阻：Pt100，Cu100，Cu50，BA1，BA2，G53 可通过设定选择
热电偶：K，S，R，B，N，E，J，T可通过设定选择
mV信号：100mV；50mV；20mV 需在订货时注明输入范围
其它输入信号或分度号需在订货时注明
● 基本误差：小于±0.2%F.S
● 测量分辨力：1/60000，16位A/D转换器
● 测量控制周期：通道数×0.2秒
●铝合金外壳，进口优质端子
● 报警输出最多8点，变送输出最多4路
● 2～4个测量通道，独立显示。加、减、平均运算功能和最大值、最小值判断功能。
● 基本误差优于±0.2%F.S。16位A/D转换器。测量速度0.2秒/每通道。
●抗干扰设计，抑制现场的继电器、接触器等产生的快速脉冲群干扰和其它电磁干扰，抗干扰能力达到III级。
● 显示范围-1999～9999，显示颜色：全红LED显示
● 可设置的多种测量值报警和运算结果报警功能
● 可设置的运算结果变送输出功能
基本技术规格
● 电 源：
220V AC±10%，功耗小于8VA
9V DC – 30V DC，功耗小于8VA
其它电源规格以随机说明书为准
● 工作环境：0℃～50℃，湿度低于90%R.H 宽温范围的仪表需在订货时注明
● 显示范围：-1999～9999，小数点位置可设定
● 显示分辨力：1/10000
● 输入信号类型：电压、电流、热电阻、热电偶、mV、等，其中
电 压：1V～5V DC，0V～5V DC 可通过设定选择
电 流：4mA～20mA，0mA～10mA，0mA～20mA可通过设定选择
热电阻：Pt100，Cu100，Cu50，BA1，BA2，G53 可通过设定选择
热电偶：K，S，R，B，N，E，J，T可通过设定选择
mV信号：100mV；50mV；20mV 需在订货时注明输入范围
其它输入信号或分度号需在订货时注明
● 基本误差：小于±0.2%F.S
● 测量分辨力：1/60000，16位A/D转换器
● 测量控制周期：通道数×0.2秒
| 内容 | 代 码 及 说 明 | ||||
| 外形尺寸 | A | 160（W）×84（H）×182（L） | |||
| 通道数 | 2 | 2通道仪表 | |||
| 3 | 3通道仪表 | ||||
| 4 | 4通道仪表 | ||||
| 顺序表示第1,2,3,4，通道的输入信号 | E | E | E | E | 热电偶或辐射感温计 |
| R | R | R | R | 热电阻或电阻 | |
| I | I | I | I | 直流电流 | |
| V | V | V | V | 直流电压 | |
| M | M | M | M | mV信号（订货时注明范围) | |
| 报警点数量 | T | T0：无报警 T1～T8：1～8点报警 | |||
| 变送输出(独立供电，全隔离） | A0 | 无变送输出 | |||
| A1 | 电流输出（4～20）mA、（0～10）mA、（0～20） | ||||
| A2 | 电压输出（0～5）V、（1～5）V | ||||
| A3 | 电压输出（0～10）V | ||||
| A4 | 其它输出 | ||||
| 外供电源 | B0 | 无外供电源 | |||
| B1 | 外供24V DC | ||||
| B2 | 外供12V DC | ||||
| B3 | 外供精密电压源 | ||||
| B4 | 外供精密恒流源 | ||||
| 通讯接口 | S0 | 无通讯接口 | |||
| S1 | RS 232接口 | ||||
| S2 | RS 485接口 | ||||
| 仪表电源 | V0 | 85～220V AC | |||
| V1 | 10～36V DC | ||||
| 打印功能 | P | 表示带打印功能，不带可省略（限A、B型仪表） | |||
