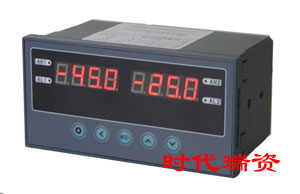

产品名称：多通道数显表
型号： HK-SD
产品概述：
SD多通道数显表分为2通道、3通道、4通道三种类型。与各类模拟量输出的传感器、变送器配合，完成温度、压力、流量、液位、成分及力和位移等物理量的测量、变换、显示、传送、记录和控制。
特别适合：
●通道之间相互关连，需要加、减、比较等运算的应用
● 缩小测量控制仪表的尺寸
● 降低设备成本
型号： HK-SD
产品概述：
SD多通道数显表分为2通道、3通道、4通道三种类型。与各类模拟量输出的传感器、变送器配合，完成温度、压力、流量、液位、成分及力和位移等物理量的测量、变换、显示、传送、记录和控制。
特别适合：
●通道之间相互关连，需要加、减、比较等运算的应用
● 缩小测量控制仪表的尺寸
● 降低设备成本
SD多通道数显表采用单片机嵌入式组合设计，硬件扩充性强，软件平台灵活，可以扩展开关量输入、定时、程序顺序控制等，不局限于标准功能。可按实际需要组合，以满足性能。
●误差小于0.2%F.S，并具备调校、数字滤波功能，可帮助减小传感器、变送器的误差，有效提高系统的测量、控制精度
● 适用于电压、电流、热电阻、热电偶、mV、电位器、远传压力表等信号类型
● 仪表内置1个运算单元，其运算结果用于显示、通讯、变送、报警、打印。该运算单元通过设定对通道之间的测量值进行以下任意1种运算：加、减（限2通道仪表）、计算平均值、判断最大值（或最小值）
● 1 ～ 4点报警输出，报警灵敏度独立设定。
● 具备延时报警功能，有效防止干扰等原因造成误报。每个报警点可通过设定分配到指定通道或运算单元。
● 2通道仪表1～2路隔离变送输出，将测量、变换后的显示值或运算单元的结果以标准电流、电压形式输出供其它设备使用。
● 全透明、高速、高效的网络化通信接口，实现计算机与仪表间完全的数据传送和控制。独有的控制权转移功能使计算机可以直接控制仪表的报警输出和变送输出。读取一个测量数据的时间小于10ms 提供测试软件，组态软件和应用软件技术支持
● 具备带硬件时钟的打印接口和打印单元，实现手动、定时、报警打印功能。
基本技术规格
● 电 源：
220V AC供电的仪表：220V±10%，功耗小于6VA；
（9 – 30）V DC供电的仪表：9V – 30V，功耗小于6VA
其它电源规格以随机说明书为准
● 工作环境：0℃～50℃，湿度低于90%R.H 宽温范围的仪表需在订货时注明
● 显示范围：-1999～9999，小数点位置可设定
● 显示分辨力：1/10000
● 输入信号类型：电压、电流、热电阻、热电偶、mV、电位器、 远传压力表7种，其中
电 压：1V～5V DC，0V～5V DC 可通过设定选择
电 流：4mA～20mA，0mA～10mA，0mA～20mA可通过设定选择
热电阻：Pt100，Cu100，Cu50，BA1，BA2，G53 可通过设定选择
热电偶：K，S，R，B，N，E，J，T可通过设定选择
其它输入信号或分度号需在订货时注明
● 基本误差：小于±0.2%F.S
● 测量分辨力：1/60000，16位A/D转换器
● 测量控制周期：通道数×0.2秒
●误差小于0.2%F.S，并具备调校、数字滤波功能，可帮助减小传感器、变送器的误差，有效提高系统的测量、控制精度
● 适用于电压、电流、热电阻、热电偶、mV、电位器、远传压力表等信号类型
● 仪表内置1个运算单元，其运算结果用于显示、通讯、变送、报警、打印。该运算单元通过设定对通道之间的测量值进行以下任意1种运算：加、减（限2通道仪表）、计算平均值、判断最大值（或最小值）
● 1 ～ 4点报警输出，报警灵敏度独立设定。
● 具备延时报警功能，有效防止干扰等原因造成误报。每个报警点可通过设定分配到指定通道或运算单元。
● 2通道仪表1～2路隔离变送输出，将测量、变换后的显示值或运算单元的结果以标准电流、电压形式输出供其它设备使用。
● 全透明、高速、高效的网络化通信接口，实现计算机与仪表间完全的数据传送和控制。独有的控制权转移功能使计算机可以直接控制仪表的报警输出和变送输出。读取一个测量数据的时间小于10ms 提供测试软件，组态软件和应用软件技术支持
● 具备带硬件时钟的打印接口和打印单元，实现手动、定时、报警打印功能。
基本技术规格
● 电 源：
220V AC供电的仪表：220V±10%，功耗小于6VA；
（9 – 30）V DC供电的仪表：9V – 30V，功耗小于6VA
其它电源规格以随机说明书为准
● 工作环境：0℃～50℃，湿度低于90%R.H 宽温范围的仪表需在订货时注明
● 显示范围：-1999～9999，小数点位置可设定
● 显示分辨力：1/10000
● 输入信号类型：电压、电流、热电阻、热电偶、mV、电位器、 远传压力表7种，其中
电 压：1V～5V DC，0V～5V DC 可通过设定选择
电 流：4mA～20mA，0mA～10mA，0mA～20mA可通过设定选择
热电阻：Pt100，Cu100，Cu50，BA1，BA2，G53 可通过设定选择
热电偶：K，S，R，B，N，E，J，T可通过设定选择
其它输入信号或分度号需在订货时注明
● 基本误差：小于±0.2%F.S
● 测量分辨力：1/60000，16位A/D转换器
● 测量控制周期：通道数×0.2秒
| 内容 | 代 码 及 说 明 | |
| 外形尺寸 | A | 160（W）×80（H）×105（L）或 80（W）×160（H）×105（L） |
| 面板形式(LED显示颜色可按订货要求) | H | 横式全数字显示（红色） |
| S | 竖式全数字显示（红色） | |
| G | 竖式双数字+双光柱显示（限2通道仪表）， 1通道红色，2通道绿色 | |
| 显示方式 | 1 | 测量值（绿色 |
| 2 | 测量值（绿色）+ 设定值（红色） 限A型仪表 | |
| 通道数2 ～ 4：分别表示2 ～ 4通道仪表 4、5、6、7：顺序表示各通道的输入信号 | E | 热电偶或辐射感温计 |
| R | 热电阻或电阻 | |
| I | 直流电流 | |
| V | 直流电压 | |
| M | mV信号 | |
| L | 远传压力表 | |
| W | 电位器 | |
| 报警点数量 | T0：无报警 T1～T4：1～4点独立报警2通道仪表超过4点后，需改用HK-SDL系列仪表；3，4通道仪表超过2点后，需改用HK-SDL系列仪表 | |
| 变送输出（该功能为选装，需在订货时注明，否则仪表不具有此功能） | A0 | 无变送输出 |
| A1 | 电流输出（4～20）mA、（0～10）mA、（0～20） | |
| A2 | 电压输出（0～5）V、（1～5）V | |
| A3 | 电压输出（0～10）V | |
| A4 | 其它输出 | |
| 外供电源 | B0 | 无外供电源 |
| B1 | 外供24V DC | |
| B2 | 外供12V DC | |
| B3 | 外供精密电压源 | |
| B4 | 外供精密恒流源 | |
| 通讯接口 | S0 | 无通讯接口 |
| S1 | RS 232接口 | |
| S2 | RS 485接口 | |
| 仪表电源 | V0 | 220V AC |
| V1 | （9 – 30）V DC | |
| 打印功能 | P | 表示带打印功能，不带可省略（限A、B型仪表） |
