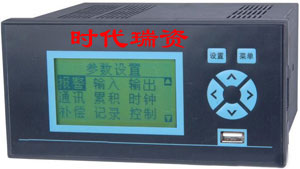

产品名称：无纸记录仪
型号： HK-R10
产品概述：
HK-R10无纸记录仪与各类传感器、变送器配合，可实现对温度、压力、液位、成分等过程量的测量、变换、显示、记录、转储、通讯和控制。依照可靠性工程的设计原则，加以50余项严格测试并结合我们多年工控产品的设计生产经验，使HK-R10无纸记录仪成为可靠性高，寿命长，现场适应力强，操作方便的产品。
型号： HK-R10
产品概述：
HK-R10无纸记录仪与各类传感器、变送器配合，可实现对温度、压力、液位、成分等过程量的测量、变换、显示、记录、转储、通讯和控制。依照可靠性工程的设计原则，加以50余项严格测试并结合我们多年工控产品的设计生产经验，使HK-R10无纸记录仪成为可靠性高，寿命长，现场适应力强，操作方便的产品。
HK-R10无纸记录仪功能特点：
●采用分辨率为128×64的图形点阵液晶，全中文界面，操作方便。
● 显示内容丰富全面，包括测量值、工程量单位、报警信息、实时钟、实时曲线、历史曲线、记录状态。
● 最多4通道测量输入，适用于电压、电流、热电阻、热电偶、mV、远传压力表等类型的信号。
● 4点报警输出，可选择10种报警方式，报警灵敏度独立设定。具备延时报警功能，可记忆最近6次报警的通道、时间、报警方式。
● 全透明、高速、高效的网络化通讯接口，实现计算机与仪表间完全的数据传送和控制。
● 独有控制权转移功能使计算机可以直接控制仪表的报警输出、变送输出。
● 4M内存用于测量值记录，可记录26万次数据。数据可通过历史曲线追忆，可通过通讯读取。
● 具备USB接口，可随时将记录的历史数据转存到U盘上。
● 良好的软件平台，具备二次开发能力，能够满足特殊的功能需求。
● 通过ISO9001:2000质量管理体系认证。
● 产品获得权威机构电磁兼容(EMC)检验证书。
基本技术规格
● 电 源：
85V～265V，功耗小于10VA
24V DC，12V DC，5V DC或其它规格，需在订货时注明
● 工作环境：0℃～50℃，湿度低于90%R.H 宽温范围的仪表需在订货时注明
● 显示范围：-9999～9999，小数点位置可设定
● 显示分辨力：1/20000
● 输入信号类型：电压、电流、热电阻、热电偶、mV、电位器、远传压力表7种，其中
电 压：1V～5V DC，0V～5V DC 可通过设定选择
电 流：4mA～20mA，0mA～10mA，0mA～20mA可通过设定选择
热电阻：Pt100，Cu100，Cu50，BA1，BA2，G53 可通过设定选择
热电偶：K，S，R，B，N，E，J，T可通过设定选择
其它输入信号或分度号需在订货时注明
● 基本误差：小于±0.2%F.S
● 测量分辨力：1/60000，16位A/D转换器
● 测量控制周期：通道数×0.2秒
●记录
记录容量：4MBit
记录间隔：1秒～59分59秒任意设定，可选择循环和非循环记录
记录时间：记录时间的长短和记录间隔、输入通道数有关，计算公式如下：
记录天数 = 72 × 记录间隔（秒）/ 通道数 由此可以算出记录最短时间为18小时，最长时间为29年
●报警
10种报警方式，通过设定选择。具备延时报警功能
继电器输出：触点容量220V AC，3A
OC门输出（订货时注明）：电压小于30V，电流小于50mA 3.4. 变送
光电隔离
4～20mA，0～10mA，0～20mA直流电流输出，通过设定选择。负载能力大于600Ω
1～5V，0～5V，0～10V直流电压输出，需订货时注明
输出分辨力：1/4000，误差小于±0.2% F.S（订货时注明）
●通信接口
RS232、RS485标准，在订货时注明
仪表地址0～99可设定
通信速率2400、4800、9600、19200通过设定选择，低于2400的速率需在订货时注明
仪表收到计算机命令到发出相应数据的回答延迟： 以“#”为定界符的命令，回答延迟小于500μs；其它命令的回答延迟小于100ms
配套测试软件，提供组态软件和应用软件技术支持
●外供
最多可配置两组外供电源
普通电源：用于给变送器供电，输出值与标称值的误差小于±5%， 负载能力大于50mA
精密电源：用于给压力传感器等供电，输出值与标称值的 误差小于0.2%，负载能力大于40mA
●USB接口
兼容USB1.1协议的U盘 其他性能指标
工作环境：0℃～50℃，湿度低于90%R.H（宽温范围的仪表需在订货时注明）
电磁兼容：IEC61000-4-2（静电放电），III级；IEC61000-4-4（电快速瞬变脉冲群），IV级；IEC61000-4-5（浪涌），III级；IEC61000-4-8（工频磁场），V级；IEC61000-4-9（脉冲磁场），IV级；IEC61000-4-12（振荡波），III级
●采用分辨率为128×64的图形点阵液晶，全中文界面，操作方便。
● 显示内容丰富全面，包括测量值、工程量单位、报警信息、实时钟、实时曲线、历史曲线、记录状态。
● 最多4通道测量输入，适用于电压、电流、热电阻、热电偶、mV、远传压力表等类型的信号。
● 4点报警输出，可选择10种报警方式，报警灵敏度独立设定。具备延时报警功能，可记忆最近6次报警的通道、时间、报警方式。
● 全透明、高速、高效的网络化通讯接口，实现计算机与仪表间完全的数据传送和控制。
● 独有控制权转移功能使计算机可以直接控制仪表的报警输出、变送输出。
● 4M内存用于测量值记录，可记录26万次数据。数据可通过历史曲线追忆，可通过通讯读取。
● 具备USB接口，可随时将记录的历史数据转存到U盘上。
● 良好的软件平台，具备二次开发能力，能够满足特殊的功能需求。
● 通过ISO9001:2000质量管理体系认证。
● 产品获得权威机构电磁兼容(EMC)检验证书。
基本技术规格
● 电 源：
85V～265V，功耗小于10VA
24V DC，12V DC，5V DC或其它规格，需在订货时注明
● 工作环境：0℃～50℃，湿度低于90%R.H 宽温范围的仪表需在订货时注明
● 显示范围：-9999～9999，小数点位置可设定
● 显示分辨力：1/20000
● 输入信号类型：电压、电流、热电阻、热电偶、mV、电位器、远传压力表7种，其中
电 压：1V～5V DC，0V～5V DC 可通过设定选择
电 流：4mA～20mA，0mA～10mA，0mA～20mA可通过设定选择
热电阻：Pt100，Cu100，Cu50，BA1，BA2，G53 可通过设定选择
热电偶：K，S，R，B，N，E，J，T可通过设定选择
其它输入信号或分度号需在订货时注明
● 基本误差：小于±0.2%F.S
● 测量分辨力：1/60000，16位A/D转换器
● 测量控制周期：通道数×0.2秒
●记录
记录容量：4MBit
记录间隔：1秒～59分59秒任意设定，可选择循环和非循环记录
记录时间：记录时间的长短和记录间隔、输入通道数有关，计算公式如下：
记录天数 = 72 × 记录间隔（秒）/ 通道数 由此可以算出记录最短时间为18小时，最长时间为29年
●报警
10种报警方式，通过设定选择。具备延时报警功能
继电器输出：触点容量220V AC，3A
OC门输出（订货时注明）：电压小于30V，电流小于50mA 3.4. 变送
光电隔离
4～20mA，0～10mA，0～20mA直流电流输出，通过设定选择。负载能力大于600Ω
1～5V，0～5V，0～10V直流电压输出，需订货时注明
输出分辨力：1/4000，误差小于±0.2% F.S（订货时注明）
●通信接口
RS232、RS485标准，在订货时注明
仪表地址0～99可设定
通信速率2400、4800、9600、19200通过设定选择，低于2400的速率需在订货时注明
仪表收到计算机命令到发出相应数据的回答延迟： 以“#”为定界符的命令，回答延迟小于500μs；其它命令的回答延迟小于100ms
配套测试软件，提供组态软件和应用软件技术支持
●外供
最多可配置两组外供电源
普通电源：用于给变送器供电，输出值与标称值的误差小于±5%， 负载能力大于50mA
精密电源：用于给压力传感器等供电，输出值与标称值的 误差小于0.2%，负载能力大于40mA
●USB接口
兼容USB1.1协议的U盘 其他性能指标
工作环境：0℃～50℃，湿度低于90%R.H（宽温范围的仪表需在订货时注明）
电磁兼容：IEC61000-4-2（静电放电），III级；IEC61000-4-4（电快速瞬变脉冲群），IV级；IEC61000-4-5（浪涌），III级；IEC61000-4-8（工频磁场），V级；IEC61000-4-9（脉冲磁场），IV级；IEC61000-4-12（振荡波），III级
| 内容 | 代 码 及 说 明 | ||||
| 外形尺寸 | A | 160（W）×80（H）×150（L） | |||
| 通道数 | 1 | 单通道输入 | |||
| 2 | 2通道输入 | ||||
| 3 | 3通道输入 | ||||
| 4 | 4通道输入 | ||||
| 顺序表示第1,2,3,4，通道的输入信号 | E | E | E | E | 热电偶或辐射感温计 |
| R | R | R | R | 热电阻或电阻 | |
| I | I | I | I | 直流电流 | |
| V | V | V | V | 直流电压 | |
| M | M | M | M | mV信号（订货时注明范围) | |
| L | L | L | L | 远传压力表 | |
| 报警点数量 | T | T0：无报警 T1～T4：1～4点报警（3、4点报警输出只能选择两路输入） | |||
| 变送输出(独立供电，全隔离） | A0 | 无变送输出 | |||
| A1 | 电流输出（4～20）mA、（0～10）mA、（0～20） | ||||
| A2 | 电压输出（0～5）V、（1～5）V | ||||
| A3 | 电压输出（0～10）V | ||||
| A4 | 其它输出 | ||||
| 外供电源 | B0 | 无外供电源 | |||
| B1 | 外供24V DC | ||||
| B2 | 外供12V DC | ||||
| B3 | 外供精密电压源 | ||||
| B4 | 外供精密恒流源 | ||||
| 通讯接口 | S0 | 无通讯接口 | |||
| S1 | RS 232接口 | ||||
| S2 | RS 485接口 | ||||
| 仪表电源 | V0 | 220V AC | |||
| V1 | 24V DC | ||||
| V2 | 12V DC | ||||
| 打印功能 | P | 表示带打印功能，不带可省略（限A、B型仪表） | |||
