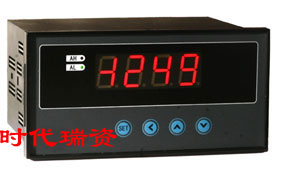

产品名称:单通道数显表
型号: HK-H6
产品概述:
误差小于0.5%F.S,并具备调校、数字滤波功能,适用于标准电压、电流、热电阻、热电偶等信号类型 2点报警输出,上限报警或下限报警方式可选择。报警灵敏度独立设定 变送输出(选装),能将测量、变换后的显示值以标准电流、电压形式输出供其它设备使用。
技术规格
●电 源:85V AC~265V AC,120VDC~380VDC,功耗小于6W 12VDC~36VDC,功耗小于6W
★ 注:直流供电电源应留有一定功率余量,请按每台24VDC/0.5A, 12VDC/2A配置电源。并注意电源线长度和线径。
●工作环境:0℃~50℃,湿度低于90%R.H,不结露。
●显示范围:-1999~9999,小数点位置可设定。
●基本误差:小于0.5%F.S 测量控制周期:0.2秒 。
●报警输出:2点继电器输出,触点容量220V AC,3A
●变送输出 光电隔离,输出分辨力1/3000,误差小于 ±0.2%F.S
直流电流或直流电压输出需订货时注明,负载能力大于600Ω。
直流电流输出时,可通过设定选择4mA~20mA,0mA~10mA,0mA~20mA;
直流电压输出时,可通过设定选择1V~5V,0V~5V。 0V~10V变送输出,需订货时注明
变送输出为选装功能,需在订货时注明,否则仪表不具有此功能。
● 外供12V同时具有A1或A2型号变送输出功能时,变送输出负载能力为450Ω
● 外供电源 用于给变送器供电,输出值与标称值的误差小于±5% 其它规格,需订货时注明
仪表的外供电源只能用于与仪表配接的传感器或变送器配套
技术参数:
内容 |
代 码 及 说 明 |
外形尺寸 |
A |
160(W)×80(H)×125(L) 或80(W)×160(H)×125(L) |
B |
96(W)×96(H)×76(L) |
C |
96(W)×48(H)×82(L) 或48(W)×96(H)×82(L) |
D |
72(W)×72(H)×75(L) |
E |
48(W)×48(H)×108(L) |
面板形式 |
H |
横式 |
S |
竖式 |
F |
方形 |
显示颜色 |
R |
红色 |
报警 |
T |
2点报警输出 |
变送输出(该功能为选装,需在订货时注明,否则仪表不具有此功能) |
A0 |
无变送输出 |
A1 |
电流输出与外供不隔离 |
A1G |
电流输出与外供隔离 |
A2 |
电压输出与外供不隔离 |
A2G |
电压输出与外供隔离 |
外供变送器电源(外供电源与输入不隔离,有隔离要求的请在订货时注明) |
B1 |
外供 24V/50mA |
B2 |
外供 12V/50mA |
仪表电源 |
V0 |
85V AC~265V AC |
V1 |
12V DC ~ 36V DC |
