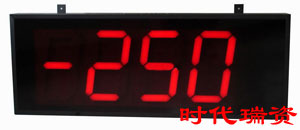

产品名称：大屏显示器
型号： HK-DP
产品概述：
DP系列大屏显示器分为测量输入型、通讯接口型和时钟型三类，以满足不同的应用要求。1台大屏机箱内可以混装这三种类型，完成较复杂的功能。
● 采用高亮度LED显示器件，锁存显示方式。高亮度，均匀，抗干扰能力强， LED字高从45.72mm（1.8英寸）到304.8mm（12英寸）。
● 大屏内各部件采用完全组合式结构，标准化程度高，生产周期短，维修方便。
● 测量输入型可输入热电阻、热电偶、电流、电压等模拟信号和脉冲信号，单通道或多通道。功能详见HK系列各类仪表 。
● 通讯接口型用于与计算机、HK系列仪表或其它智能设备配合使用。
● 时钟型用于年、月、日、时、分、秒的显示 。
型号： HK-DP
产品概述：
DP系列大屏显示器分为测量输入型、通讯接口型和时钟型三类，以满足不同的应用要求。1台大屏机箱内可以混装这三种类型，完成较复杂的功能。
● 采用高亮度LED显示器件，锁存显示方式。高亮度，均匀，抗干扰能力强， LED字高从45.72mm（1.8英寸）到304.8mm（12英寸）。
● 大屏内各部件采用完全组合式结构，标准化程度高，生产周期短，维修方便。
● 测量输入型可输入热电阻、热电偶、电流、电压等模拟信号和脉冲信号，单通道或多通道。功能详见HK系列各类仪表 。
● 通讯接口型用于与计算机、HK系列仪表或其它智能设备配合使用。
● 时钟型用于年、月、日、时、分、秒的显示 。
基本技术规格
● 电 源：
220V AC，±10%
● 工作环境：0℃～50℃，湿度低于90%R.H
● 显示范围：-1999～9999，小数点位置可设定
● 显示颜色：红
●通讯接口
光电隔离
大屏通讯地址0 ～ 99可设定
通讯速率2400、4800、9600、19200通过设定选择
配套测试软件，提供组态软件和应用软件技术支持
●外型，安装与接线
长、宽尺寸与显示内容，LED高度，工程量单位等相关
机箱：LED高度在203.2mm（8英寸）以下（含8英寸）的，厚度一般为60mm，机箱 材料采用铝合金，银灰色，显示面为有机玻璃； LED高度超过203.2mm（8英寸）的，厚度一般为120mm，采用钢制机箱，一般 为黑塑表面，显示面为有机玻璃
大屏在安装时必须制作安装支架，其强度应保证大屏安装牢固、可靠、安全。大屏上的定位板只作为大屏在安装时的定位，不能作为承重载体 不能安装在阳光直晒场所 。
| 内容 | 代 码 及 说 明 | |
| 类型 | CS— | 测量输入型DP（内置相应测量功能仪表） |
| TS— | 通讯接口型DP | |
| SZ— | 时钟型DP | |
| HH— | 混装型DP | |
| 材质 | T | 机箱材质为铁制 |
| L | 机箱材质为铝制 | |
| G | 机箱材质为不锈钢制 | |
| 显示方式 | 1 | 表示单面显示 |
| 2 | 表示双面显示 （第2面只计算数码管、指示灯、背光显示字数的价格） | |
| LED高度×LED 位数 | □□×□□ | 如双面显示时，LED位数时两面数码管显示位数总和 |
| 指示灯数量（限CS、TS型DP | □— | 不需要指示灯时为0 |
| 继电器输出 （限TS型，通讯协议类型C型） | T0：无继电器输出 T1～T4：1～4点输出 | |
| 显示内容（限SZ型 DP） | □— | 显示内容如：月，日，时，分 |
| 背光显示字数 | B□□— | 如工程量单位、公司名称等背光显示总位数， 没有可省略 |
| 通讯接口（限TS型DP） | S1 | RS 232接口 |
| S2 | RS 485接口 | |
| 通讯协议类型（限TS型DP） | A | 按用户提供协议 |
| B | 配接HK系列仪表或模块 | |
| C | 配接计算机，按标准缓冲区方式 | |
| 仪表型号（限CS、SZ型DP，其中SZ型配接仪表为SPC） | □— | 实现测量功能对应的仪表型号 |
| 仪表电源 | V0 | 220V AC |
| V1 | 24V DC | |
